一、  概述

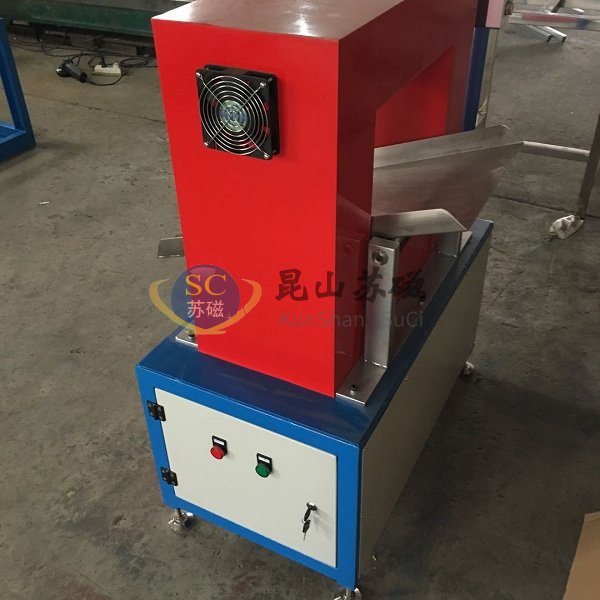

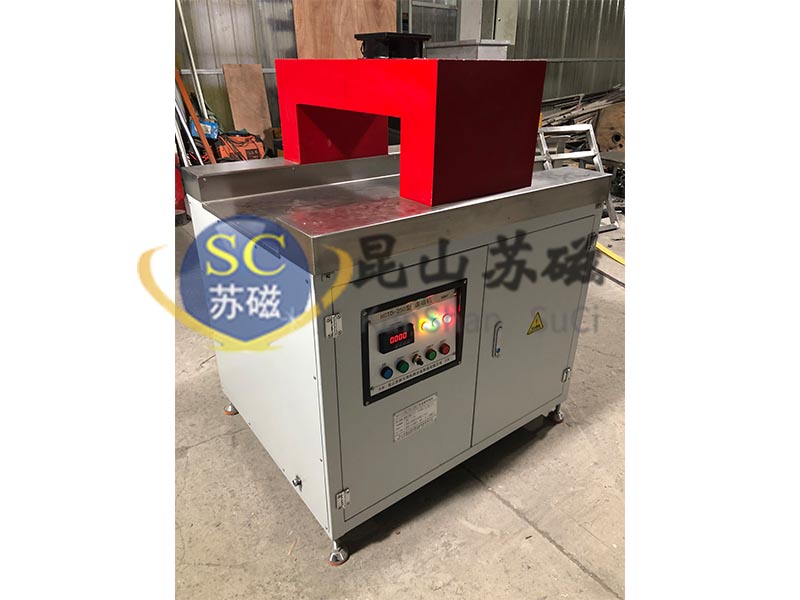

HCTD-250退磁機為穿過遠離法或衰減法交流退磁設備，它利用市網工頻電源直接加于線圈，產生交變磁場，當工件穿過線圈并遠離一定距離后即可達到退磁目的。此設備兩種退磁方式：1遠離法：此過程是指工件從線圈的一側移至另一側并遠離的過程；2衰減法：工件放置于線圈按工作按鈕電流由大到小逐步衰減的過程。

二、    主要技術參數

1、    設備尺寸：1000L*850W*1215H㎜；

2、    線圈內腔尺寸：500*350*250㎜；

3、    線圈匝數：300T；

4、    額定電流：0-40A；

5、    磁場強度：0-400GS可調；

6、    暫載率：≥50%；

7、    退磁效果：≤160A/M（0.2mT）；

8、    電源：三相380V±5% 50HZ   最大40A；

9、    重量：約120Kg。

三、電路工作原理

見原理圖，合上空氣開關QA1，設備得電，控制面板上的上電源指示燈HL1、HL2、HL3亮。

SBK1為遠離法與衰減法退磁方式按鈕，當按下“退磁啟動”，線圈開始工作，退磁機工作指示燈HL4亮，此時可放置工件到輸送料軌上，進行不間斷遠離法退磁；退磁時間由TM1決定，TM1出廠設置為10秒，10秒后自動切換為衰減式退磁，電流由大到小逐步衰減以達到退磁目的，TM1的設定范圍為0-30秒。

如果退磁過程需要提前結束只需按下“退磁停止”按鈕即可。

“充磁”按鈕是給工件加磁，他與退磁過程相反，如需充磁必須先手動按動“退磁停止”按鈕。

ST為退磁線圈溫控開關，當退磁機超載工作發熱超溫時，ST斷開，退磁機停止工作，退磁線圈只有等溫度下降后，ST重新閉合才能再次工作。

四、安裝調試

安裝：

1、 設備應安裝在干燥無大量粉塵、腐蝕性氣體和易燃、易爆物品的環境中；

2、  周圍介質溫度不低于-50C，不高于400C；

3、  空氣相對濕度不大于80%；

4、  電源進線、設備間的互相連接根據指示標牌及插頭座進行對應連接；

5、  地面應平整，設備一般東西向平衡放置即可；

6、  外部電源配電必須加裝相應的空氣開關。

調試：

1、 設備到位安置后，首先打開柜門，檢查所有連接線、緊固螺絲有無松動、脫落；

2、 連接好電源進線和設備之間的互相連線，設備外殼可靠接地；

3、 測量線圈中心磁場強度最大值是否達到設計要求。

4、 調試檢查合格后設備即可投入生產使用。
